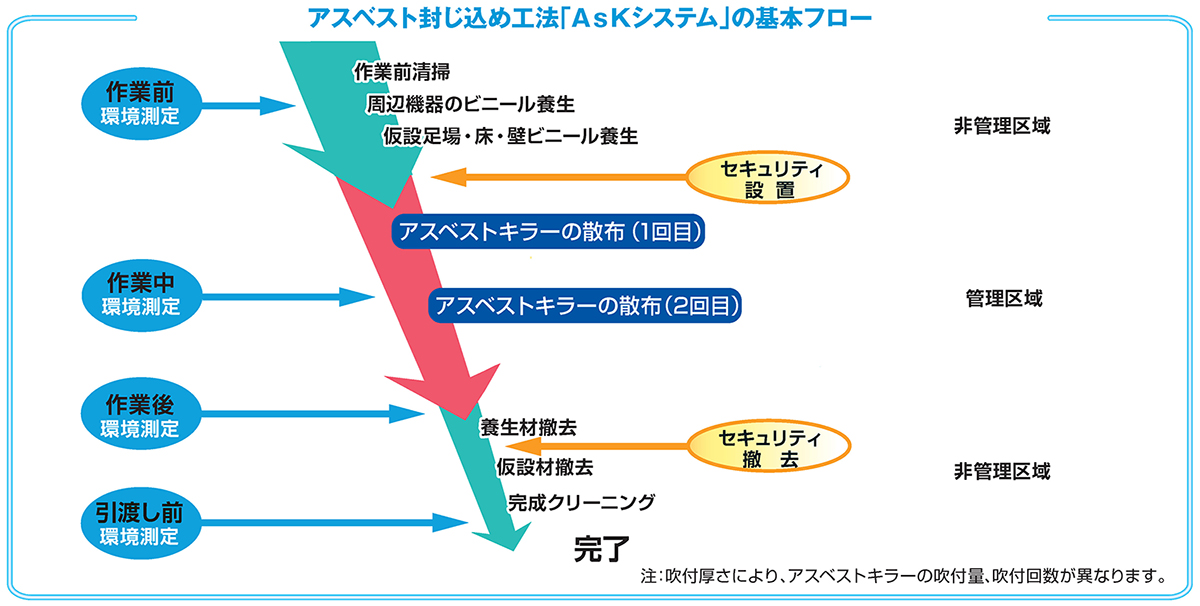

密度0.3ｇ/cm3、厚さ25mmの耐火被覆材を対象に弊社独自の方法で強度比較を行った。

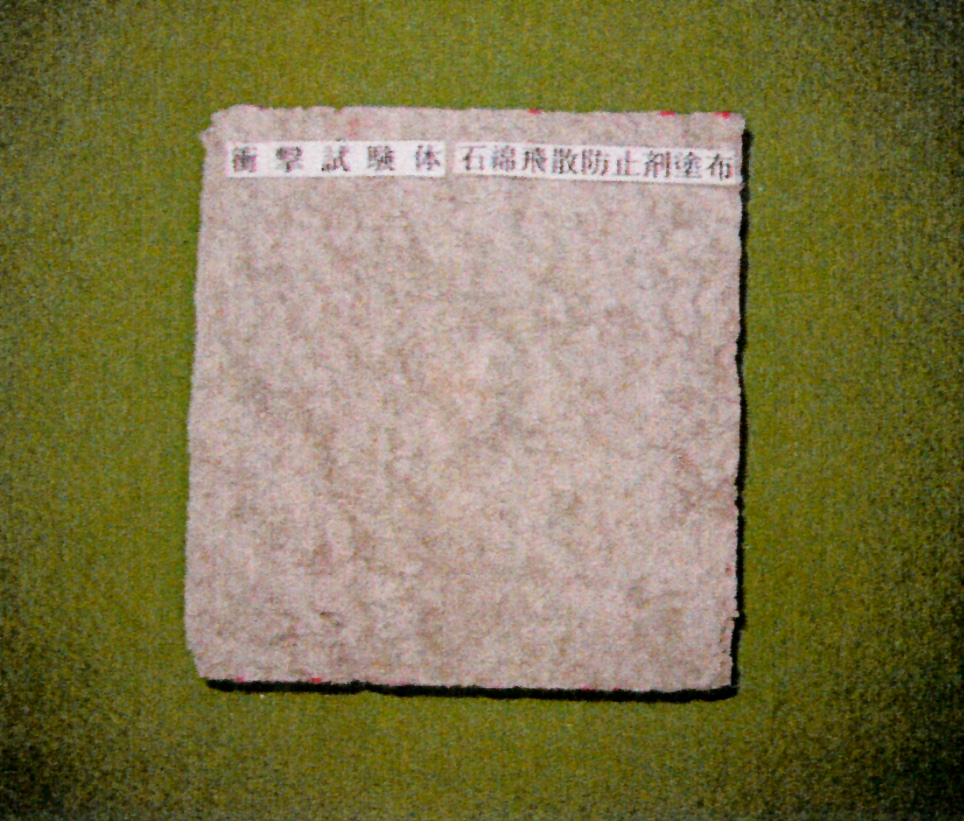

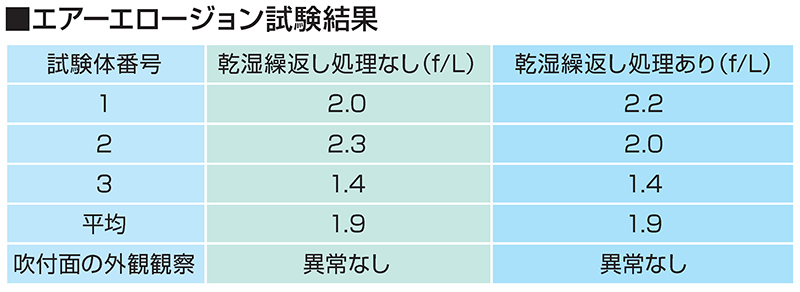

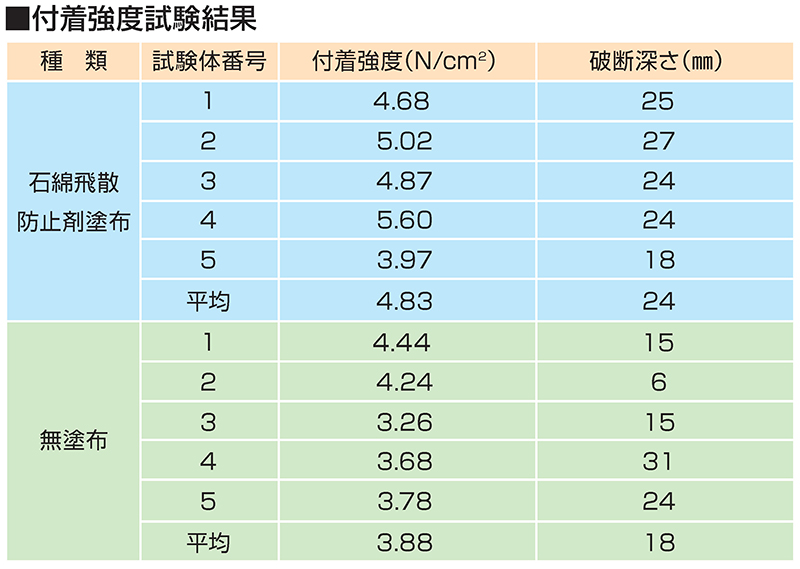

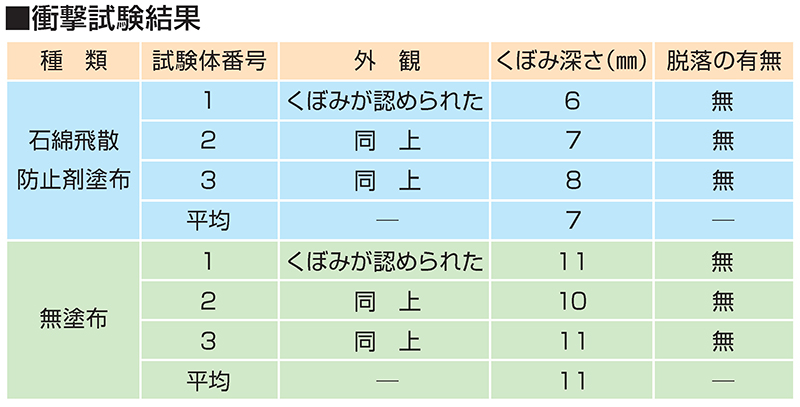

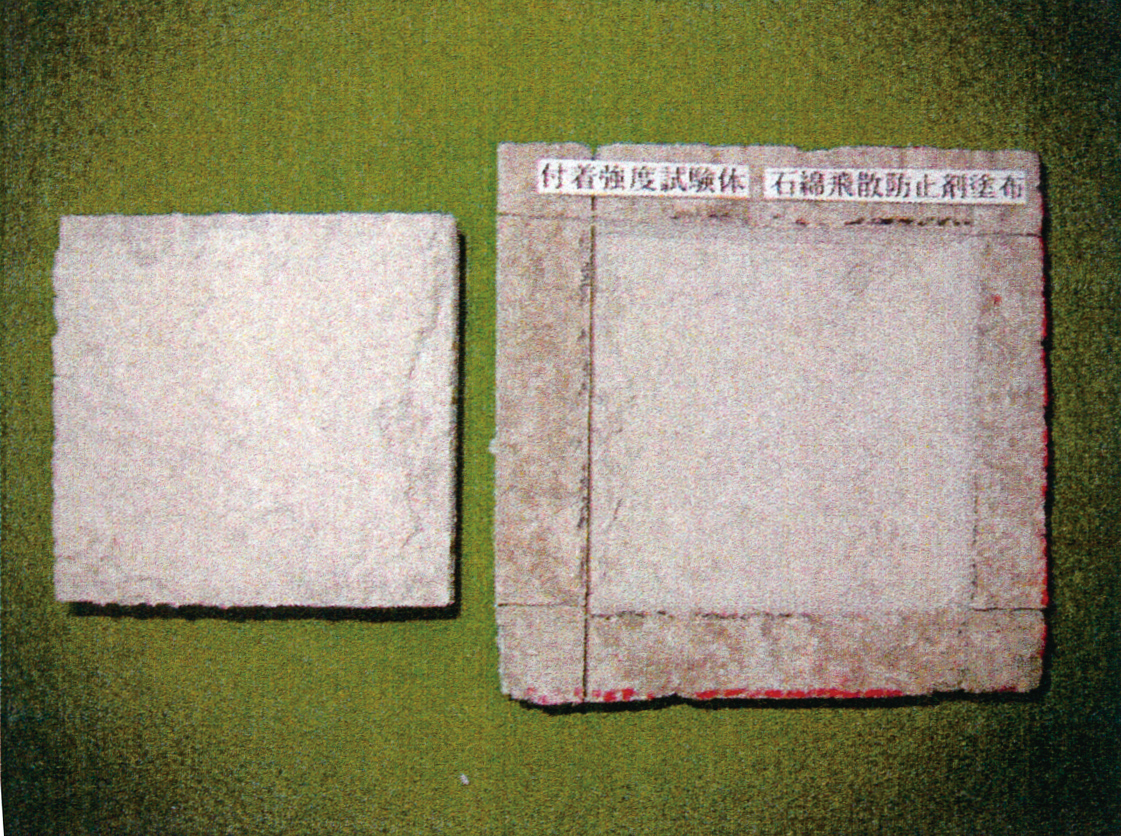

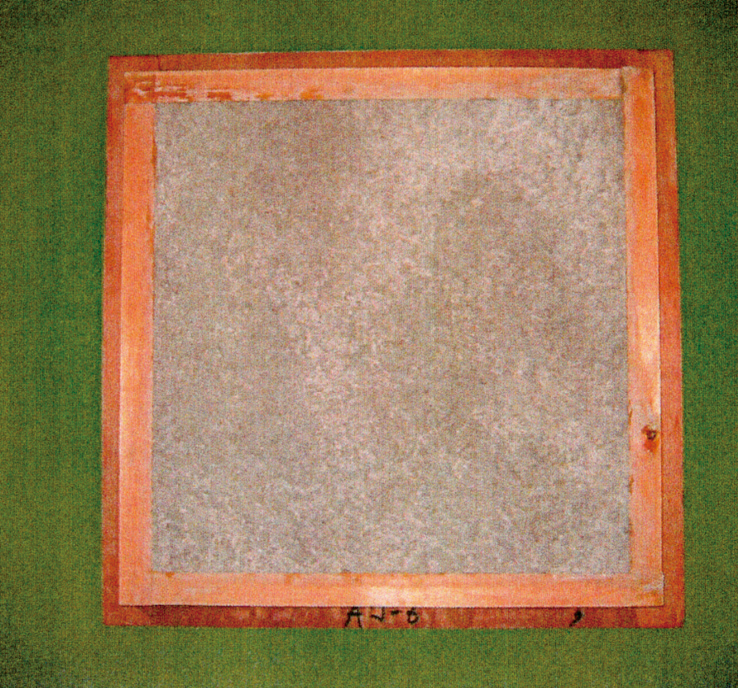

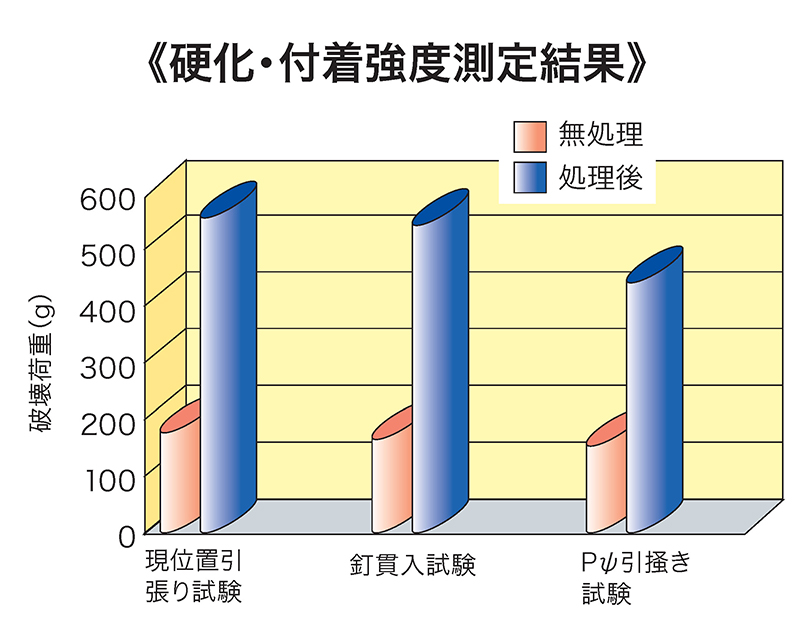

下図に示すとおり、無処理の場合と本システムによる施工後の強度差は顕著なもので、いずれの試験に於いても無処理の場合と比較し、倍の成果が得られた。
現位置引張り試験に於いては、原材の強度が平均でτ＝12g/cm2であったのに対し、施工後は平均強度τ＝34g/cm2に向上できた。
また、表面金鏝による平滑さ及び表面の強張りは触感でも感じられ、安定性が確認できた。

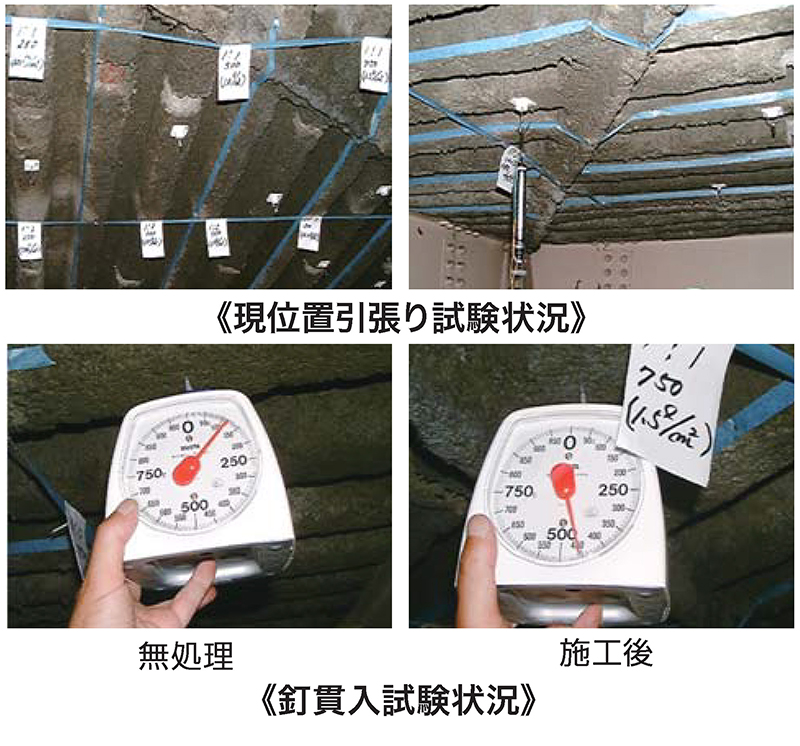

【試験方法】
※1；現位置引張り試験のプレートは4cm×4cmのプレートを使用

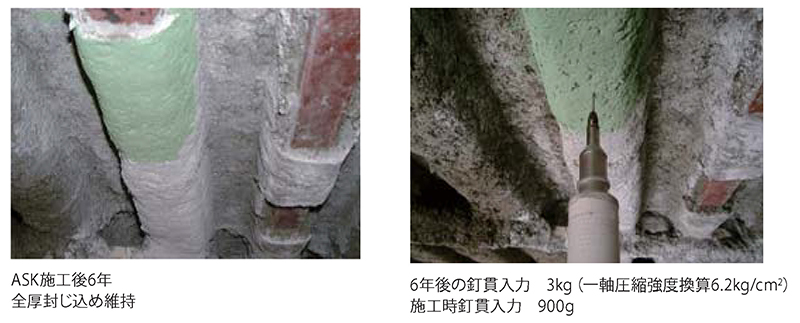

※2；釘貫入値は10mm貫入させた場合の荷重で、発泡スチロール（ρ＝0.009g/cm3）で450ｇ、スタイロフォームでは900ｇ/（5mm貫入）であった。
※3；引掻き試験は基材にフックを差込、フックを引張って引き抜く荷重を測定した。発泡スチロールの場合で1,400ｇ、スタイロフォームの場合は3,700ｇであった。
